工業控制系統防火墻是一種需要為工業控制系統中的信息安全進行配置的設備。工業防火墻技術是工業控制系統信息安全技術的基礎。工業控制系統防火墻技術實現區域控制，共享控制系統安全區域，隔離和保護安全區域，使合法用戶能夠連接互聯網。它可以保護對大型資源的訪問。它還可以深入分析控制日志，分析Modbus和DNP3等應用層的異常流量，并動態跟蹤OPC端口，以保護關鍵寄存器和操作。

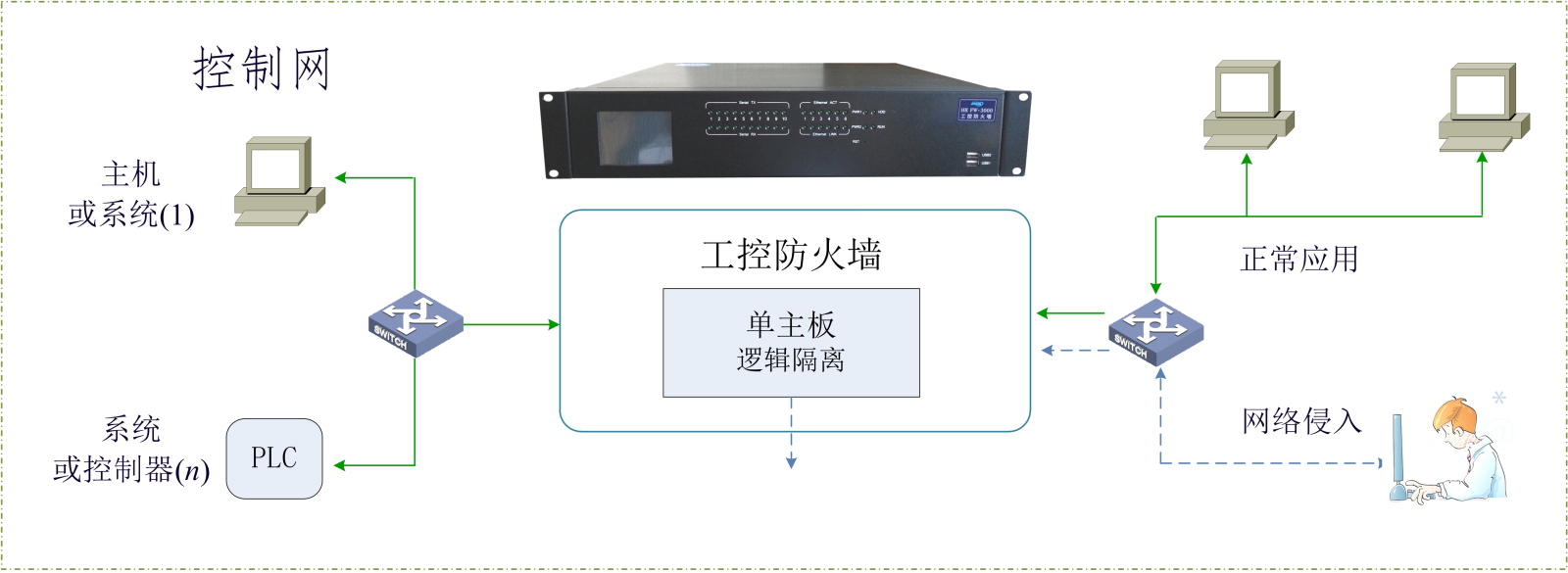

工業控制系統防火墻的目的是在不同的安全域之間設置安全檢查點，并根據預定義的訪問控制策略和安全策略分析和過濾通過工業控制防火墻路由的數據流。它為受保護的安全域提供訪問控制服務請求。

工業控制系統防火墻的特點

工業控制防火墻和傳統防火墻因環境而異，與傳統防火墻相比不具有以下特征：

（1） 傳統的防火墻沒有工業協議解析模塊，也不理解和支持工業控制協議。工業網絡支持基于工業以太網的協議（第2層和第3層）和基于串行連接的協議（RS232、RS485）。使用各種類型的專用工業協議，包括。為了過濾和處理這些協議，需要特殊的工業協議驗證模塊。

（2） 現有的防火墻軟硬件設計架構不適合工業網絡和生產環境的實時性要求。首先，工業網絡環境中的工業ECU對實時傳輸反饋有很高的要求。其次，工業生產對網絡安全設備的環境適應性要求很高。許多工業場地甚至在惡劣的無人環境中運行。因此，工業控制防火墻必須為工業生產環境提供可預測的性能支持和干擾保護。

工業控制系統防火墻除了具有傳統防火墻的訪問控制、安全域管理、網絡地址轉換（NAT）等功能外，還具有專為工業協議設計的協議過濾模塊和協議深度解析模塊。這些集成模塊可以識別、過濾和分析ICS環境中的各種工業協議。

工業控制系統防火墻的分類

在工業網絡系統中，工業控制防火墻根據其使用位置大致可以分為兩種類型。

（1） 機架式工業控制防火墻。機架式防火墻通常用于工廠艙室，因此與現有防火墻具有相同的規格。大多數設計都是1U或2U機架，沒有風扇，并且符合IP40保護級別。這些操作用于隔離管理網絡或其他工廠網絡中的工廠。

（2） 鐵路工業控制防火墻。大多數類似于鐵路的防火墻都部署在生產環境中的生產站點。因此，這種類型的防火墻被設計為具有軌道狀結構，該結構可以在不需要螺釘?shù)那闆r下容易地插入軌道中，從而易于維護。此外，內部設計更加封閉和緊湊，內部組件相互之間使用集成計算機主板，該主板通常采用集成加熱設計，設計緊湊，無需集成電纜連接。板載CPU和存儲芯片在工業生產環境中受到保護，不受振動影響。

工業控制系統防火墻的主要應用場景

（1） 工業防火墻部署在隔離的管理網絡和控制網絡之間，控制跨境訪問，對層間數據交換進行深度過濾，使攻擊者能夠基于管理網絡攻擊和控制網絡。

（2） 位于控制網絡的不同安全區域之間。工業防火墻將控制網絡劃分為不同的安全區域，控制安全區域之間的訪問，并對不同區域之間的流量數據進行深度過濾，以防止安全風險在它們之間傳播。

（3） 用于核心設備和控制網絡之間。工業防火墻檢測訪問主設備的IP地址，以防止訪問非業務端口和非法操作命令，并記錄主設備的所有訪問和操作記錄，以對關鍵設備進行安全和流量檢查。
